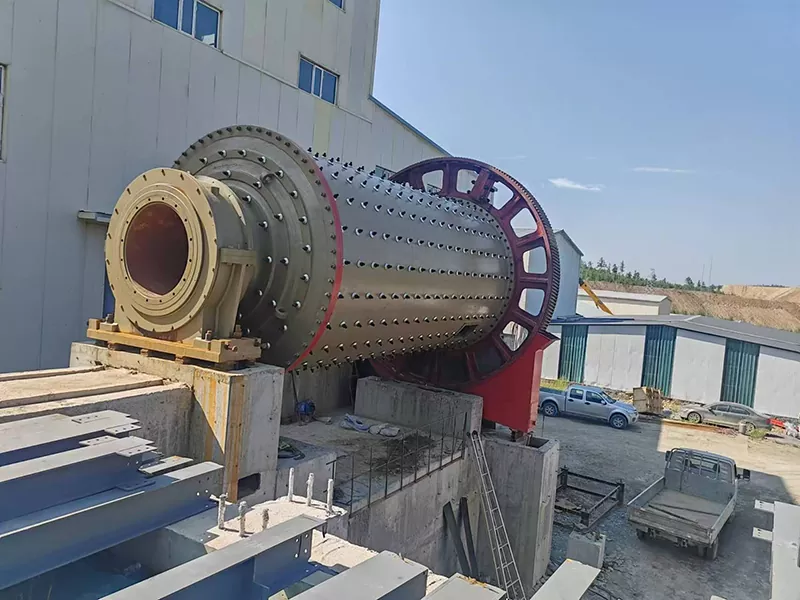

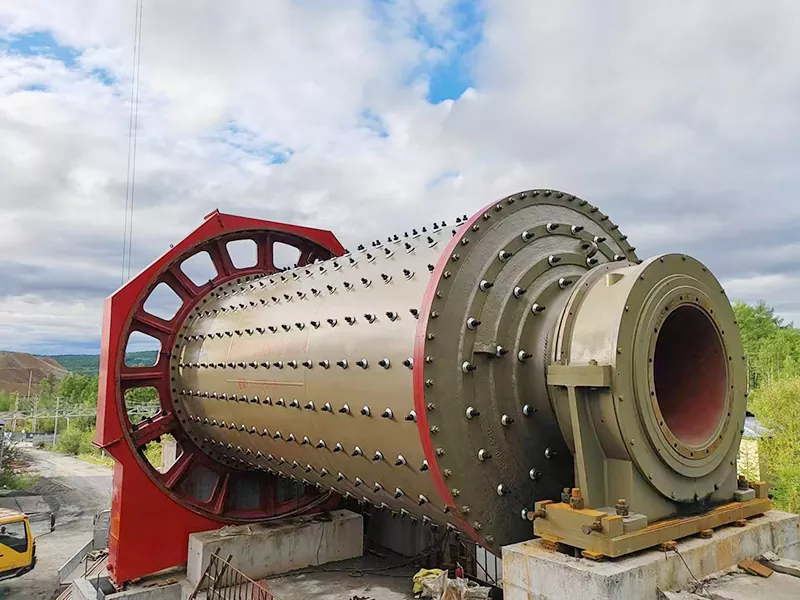

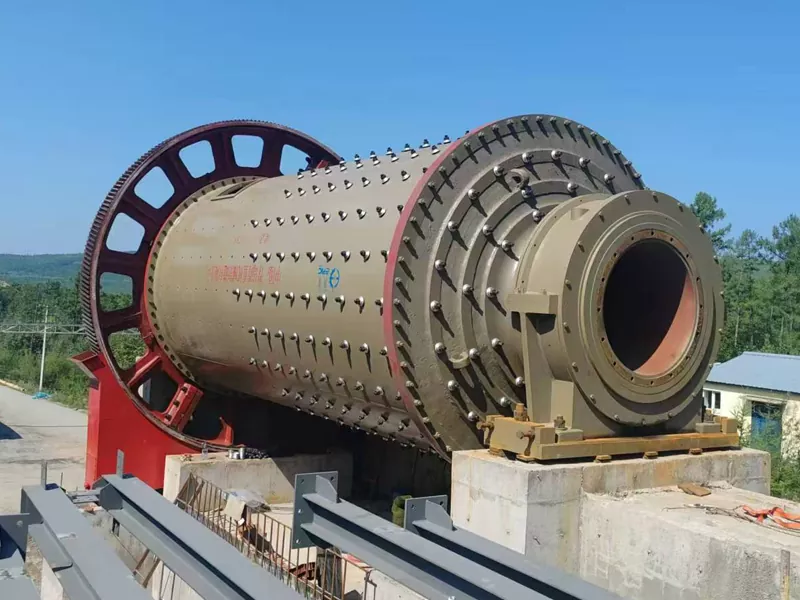

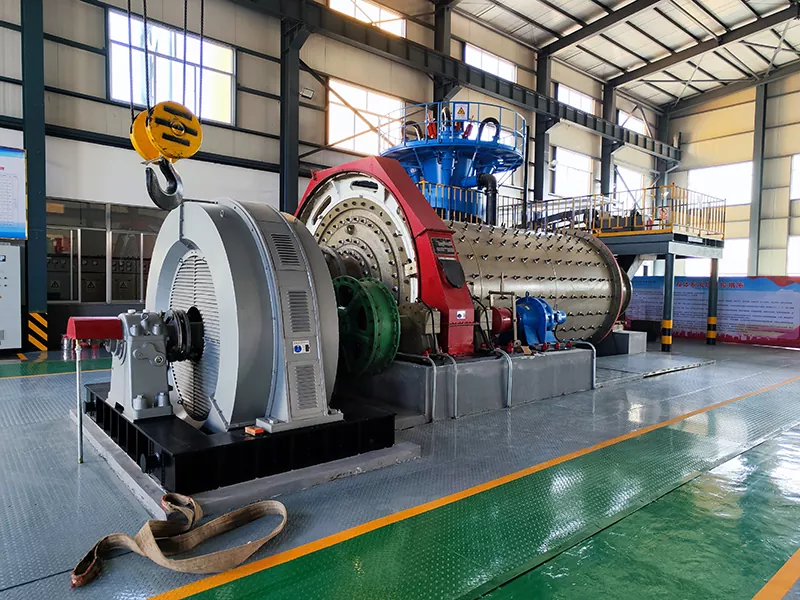

Energy Saving Grate Ball Mill

Ang Energy Saving Grate Ball Mill ay ibinibigay ng isang propesyonal na tagagawa--EPIC, nag-aalok ng maaasahang, mataas na pagganap na solusyon para sa paggiling ng mga magaspang na ore. Bilang nangungunang produktong pang-export, isinasama ng ball mill na ito ang advanced na teknolohiya, kahusayan sa enerhiya, at matatag na konstruksyon upang matugunan ang mga pangangailangan sa modernong pagproseso ng mineral.

Parameter ng Produkto

Bakit Piliin ang Aming Grate Ball Mill?

Mga aplikasyon

· Paggiling ng magaspang na ore sa ginto, tanso, bakal, at iba pang mga non-ferrous at ferrous na pagmimina.

· Angkop para sa malalaking planta sa pagpoproseso ng mineral na nangangailangan ng mataas na throughput at pare-parehong laki ng particle.

· Ginagamit sa parehong basa at tuyo na mga proseso ng paggiling para sa pinahusay na flexibility at kahusayan.

Paano Gumagana ang Grate Ball Mill

Ang EPIC Grate Ball Mill ay mabagal na umiikot sa pamamagitan ng isang transmission device. Ang materyal ay pinapakain mula sa dulo ng pagpapakain ng silindro. Sa loob, ang mga bolang bakal ay nakakaapekto sa materyal at tumutulong sa paggiling sa sarili. Ang tuluy-tuloy na feed ay nagtutulak sa materyal patungo sa dulo ng paglabas. Pinipilit ng grid plate ang ore habang pinipigilan ang paglabas ng mga bakal na bola, na tinitiyak ang kaunting over-grinding. Ang mga rolling bearings sa magkabilang dulo ay pinapalitan ang mga sliding bearings, na makabuluhang nagpapababa ng pagkonsumo ng enerhiya.

Mga Pangunahing Tampok sa Operasyon:

1. Ang grooved annular liner ay nag-maximize ng ball-ore contact surface, na nagpapahusay sa kahusayan sa paggiling.

2. Ang malalaking double-row na spherical roller bearings ay nakakabawas sa startup resistance at friction.

3. Ang oil mist lubrication ay nagsisiguro ng tuluy-tuloy at maaasahang operasyon ng mga gears.

4. Idinisenyo para sa malaking kapasidad ng produksyon, hanggang 160t/h.

5. Flexible na pag-install: ang maliliit na unit (<2.1m diameter) ay gumagamit ng integral frame para sa maginhawang sibil na konstruksyon.

Mga Kalamangan sa Pagtitipid ng Enerhiya

· Na-optimize na epekto ng paggiling:

Ang mga corrugated liners ay nakakataas ng materyal, na nagpapahusay ng paggiling habang binabawasan ang enerhiya.

· Mababang gastos sa pagpapatakbo:

Binabawasan ng mga rolling bearings ng Energy Saving Grate Ball Mill ang friction, na nakakatipid ng 20-30% na enerhiya.

· Mas mataas na pagiging produktibo:

Ang malalaking discharge port at kontroladong over-grinding ay nagpapabuti sa output.

· Mahusay sa pagpapanatili:

Pinapasimple ng oil mist lubrication at modular na bahagi ang pangangalaga.

Paghahambing sa Mga Alternatibo sa Market

· Nahihigitan ng disenyo ng energy-saving ng EPIC ang tradisyonal na overflow ball mill sa pamamagitan ng pagliit ng sobrang paggiling.

· Ipinapakita ng mga pandaigdigang pag-export ang kakayahang umangkop at pagganap ng produkto sa iba't ibang uri ng mineral.

· Ang mga nako-customize na opsyon para sa mga partikular na pangangailangan ng proyekto ay nagbibigay-daan sa tumpak na kontrol sa laki ng butil at kahusayan sa paggiling.

Kaso ng Proyekto

Ang isang planta ng pagpoproseso ng mineral sa Timog Silangang Asya ay nangangailangan ng isang maaasahang solusyon sa paggiling para sa magaspang na gintong ore. Ang kanilang umiiral na overflow mill ay labis na paggiling ng materyal, na nagdulot ng mataas na pagkonsumo ng enerhiya at hindi pare-pareho ang laki ng butil. Pinili nila ang Grate Ball Mill ng EPIC upang palitan ito.

On-Site Verification

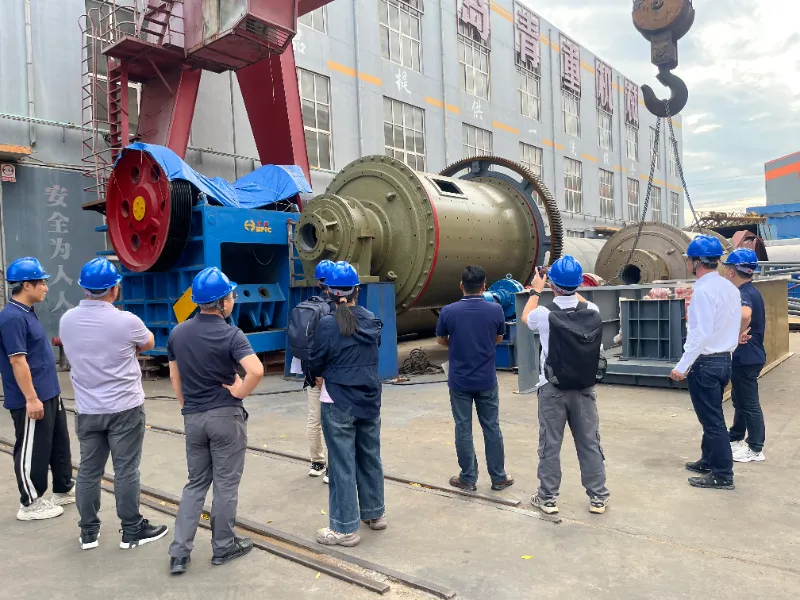

Bago ipadala, binisita ng technical team ng kliyente ang pabrika ng Qingdao ng EPIC upang siyasatin ang mill. Nakatuon sila sa tatlong bagay: ang grate plate discharge system (upang kumpirmahin na pinipigilan nito ang pagtakas ng mga bolang bakal habang pinapayagan ang coarse ore na dumaan), ang grooved annular liner installation (upang i-verify ang ball-ore contact surface), at ang oil mist lubrication system sa girth gear at main bearings. Sinuri din ng team ang kalidad ng welding sa cylinder at ang assembly tolerance ng malaking double-row spherical roller bearings.

Resulta

Pagkatapos ng pagtanggap, ang gilingan ay ipinadala at kinomisyon sa site. Ang kliyente ay nag-ulat ng matatag na operasyon, pare-pareho ang discharge na laki ng particle, at isang masusukat na pagbawas sa pagkonsumo ng enerhiya kumpara sa kanilang nakaraang overflow mill. Kinumpirma ng proyekto na para sa coarse ore grinding, pinapaliit ng disenyo ng grate discharge ang sobrang paggiling at pinapabuti ang pangkalahatang kahusayan ng circuit.

Bakit Pumili ng EPIC

1. Dalubhasa sa Coarse Grinding Equipment

EPICay gumagawa ng mga grinding mill mula noong 1988, na may linya ng produkto na sumasaklaw sa mga grate ball mill, overflow ball mill, autogenous mill, rod mill at stirred mill. Para sa mga magaspang na grinding circuit, nauunawaan ng aming engineering team kung paano naaapektuhan ng discharge method, liner profile at uri ng bearing ang pamamahagi ng laki ng particle at pagkonsumo ng enerhiya — at iko-configure namin ang bawat mill nang naaayon.

2. Rolling Bearing Technology Built In-House

Gumagamit ang aming Energy Saving Grate Ball Mill ng malalaking double-row spherical roller bearings sa halip na mga sliding bearings. Ang disenyo na ito ay hindi isang add-on; ito ay ininhinyero sa istraktura ng mill mula sa simula, na sumasaklaw sa bearing seat machining, shaft alignment at lubrication routing. Ang resulta ay 20–30% na mas mababang pagkonsumo ng enerhiya at mas madaling pagsisimula.

3. Grooved Annular Liner — Dinisenyo, Cast at Nilagyan ng EPIC

Ang grooved annular liner ay ginawa sa sariling mga guhit ng EPIC at nilagyan sa aming workshop. Kinokontrol namin ang groove profile, material hardness at fit tolerance, kaya ang liner ay naghahatid ng pare-parehong ball-ore contact at predictable wear life. Available din ang mga pamalit na liners para sa after-sales service.

4. Buong-Scale Production Capacity

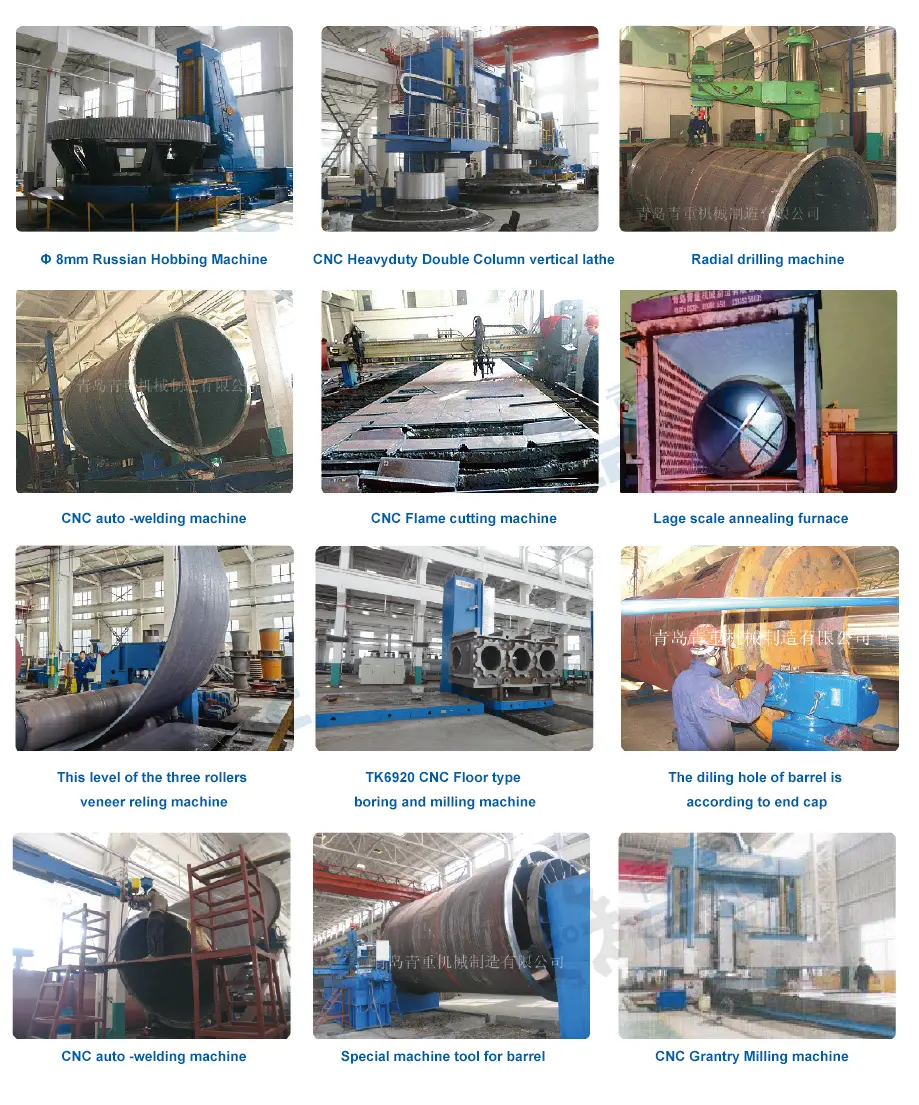

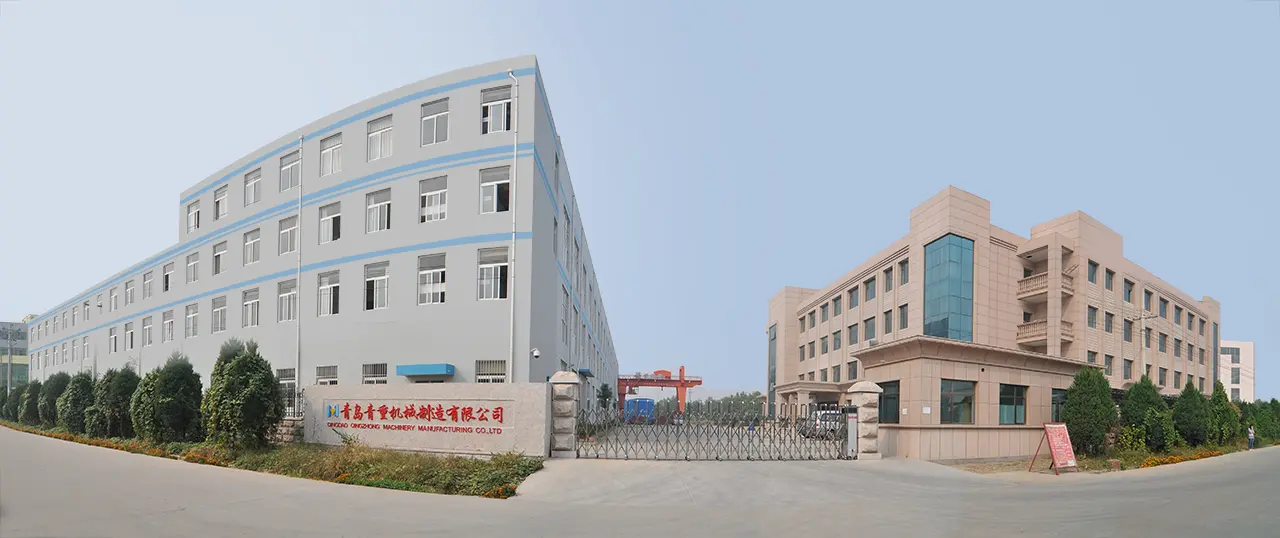

Sinasaklaw ng production base ng Qingdao ng EPIC ang casting, machining, welding, assembly at testing. Ang mga grate ball mill na hanggang 5.5 m cylinder diameter at 5,200 kW main motor power ay ginagawa sa loob ng bahay, na may data ng kapasidad ng produksyon na mabe-verify sa pabrika.

5. Karanasan sa Proyekto sa ibang bansa

Ang mga grinding mill ng EPIC ay iniluluwas sa Southeast Asia, South America, Africa, Middle East at Central Asia. Sinusuportahan ng aming internasyonal na negosyo at mga teknikal na koponan ang mga proyekto sa ibang bansa mula sa pagpili ng modelo, pagpapasadya at pag-inspeksyon ng pabrika hanggang sa gabay sa pag-install at pangmatagalang pagpapanatili.

6. Pag-inspeksyon ng Pabrika Maligayang pagdating

Ang mga kliyente sa ibang bansa ay malugod na binibisita ang pabrika ng Qingdao ng EPIC upang siyasatin ang sistema ng discharge ng grate plate, grooved annular liner, oil mist lubrication system, cylinder welding at bearing assembly bago ipadala. Sinasaklaw ng mga teknikal na pag-uusap ang uri ng ore, laki ng feed, laki ng target na particle, throughput, gabay sa pag-install at pangmatagalang pagpapanatili.

7. Pag-customize para sa Coarse Grinding Circuits

Ang bawat magaspang na proyekto sa paggiling ay may iba't ibang mga katangian ng mineral, laki ng feed at laki ng target na butil. Nagbibigay ang EPIC ng mga customized na configuration na sumasaklaw sa laki ng cylinder, profile ng liner, uri ng bearing, configuration ng drive, control system at disenyo ng discharge port, batay sa mga parameter ng iyong proyekto.

8. Mga Spare Parts at After-Sales Support

Ang EPIC ay nagsu-supply ng mga liner, grate plate, bearings, gears at iba pang bahagi ng wear para sa buong buhay ng serbisyo ng gilingan. Ang mga custom na pattern ay inihain para sa muling pagkakaayos. Ang mga pangmatagalang kliyente ay tumatanggap ng priyoridad na serbisyo sa mga ekstrang bahagi at teknikal na suporta.

FAQ

Q1: Ano ang pagkakaiba sa pagitan ng isang grate ball mill at isang overflow ball mill?

Ang isang grate ball mill ay naglalabas ng materyal sa pamamagitan ng isang grate plate sa dulo ng paglabas, na pumipigil sa mga bolang bakal habang hinahayaan ang magaspang na ore na dumaan. Ang overflow ball mill ay naglalabas ng slurry sa pamamagitan ng hollow shaft, na umaasa sa antas ng slurry. Ang mga grate mill ay mas mahusay para sa magaspang na paggiling at bawasan ang sobrang paggiling; ang overflow mill ay mas mainam para sa pinong paggiling.

Q2: Para saan ang Grate Ball Mill?

Ito ay ginagamit para sa coarse ore grinding sa mineral processing plant, lalo na para sa ginto, tanso, bakal at iba pang ferrous at non-ferrous ores. Ito ay angkop para sa mga malalaking halaman na nangangailangan ng mataas na throughput (hanggang sa 160 t/h) at pare-pareho ang laki ng butil, at gumagana sa parehong basa at tuyo na mga circuit ng paggiling.

T3: Paano pinipigilan ng grate plate ang paglabas ng mga bolang bakal?

Ang grate plate ay may mga puwang na mas maliit ang laki kaysa sa mga bolang bakal ngunit sapat na malaki para sa mga particle ng mineral na dumaan. Habang umiikot ang gilingan, ang ore ay itinutulak sa mga puwang ng tuluy-tuloy na feed, habang ang mga bolang bakal ay nananatili sa loob ng silindro para sa karagdagang paggiling. Pinaliit ng disenyong ito ang sobrang paggiling at pinapanatili ang paggiling ng media sa gilingan.

Q4: Ano ang hanay ng kapasidad ng Grate Ball Mill ng EPIC?

Sinusuportahan ng karaniwang modelo ang hanggang 160 t/h. Nag-aalok din ang EPIC ng mas malalaking modelo para sa high-throughput na mineral processing plant. Para sa kapasidad na partikular sa proyekto, ipadala sa amin ang iyong uri ng ore, laki ng feed, laki ng target na particle at kinakailangang output, at irerekomenda ng aming mga inhinyero ang tamang modelo.

Q5: Gaano karaming enerhiya ang mai-save ng disenyo ng rolling bearing?

Sa pamamagitan ng pagpapalit ng conventional sliding bearings ng malalaking double-row spherical roller bearings, binabawasan ng mill ang startup resistance at friction, pinuputol ang konsumo ng enerhiya ng 20-30%. Pinapababa din nito ang startup torque, na nangangahulugang mas maayos na pagsisimula at mas kaunting stress sa motor at transmission system.

Q6: Ano ang isang grooved annular liner at bakit ito mahalaga?

Ang isang grooved annular liner ay isang corrugated liner plate na naka-install sa loob ng cylinder. Ang mga grooves nito ay nagpapataas ng contact surface sa pagitan ng grinding media at ore, at pinapabuti ang pag-angat ng materyal sa loob ng gilingan. Nagreresulta ito sa mas mataas na kahusayan sa paggiling, mas mahusay na kontrol sa laki ng butil at mas mababang pagkonsumo ng enerhiya sa bawat tonelada ng ore.

Q7: Ano ang pagkakaiba sa pagitan ng grate ball mill ng EPIC at ng ordinaryong ball mill?

Gumagamit ang grate ball mill ng EPIC ng mga rolling bearings sa halip na mga sliding bearings, isang grooved annular liner sa halip na isang flat liner, at isang oil mist lubrication system sa halip na manual na pagpapadulas. Ang tatlong pagbabagong ito ay naghahatid ng 20–30% na pagtitipid sa enerhiya, mas mataas na throughput at mas mababang maintenance kumpara sa mga ordinaryong ball mill.

Q8: Maaari bang ipasadya ang gilingan para sa isang partikular na uri ng mineral o proyekto?

Oo. Nagbibigay ang EPIC ng mga customized na solusyon batay sa uri ng ore, laki ng feed, laki ng target na particle, throughput, altitude ng site, supply ng kuryente at mga kondisyon ng pag-install. Kasama sa mga custom na opsyon ang laki ng cylinder, profile ng liner, uri ng bearing, configuration ng drive at control system, kasama ang gabay sa pag-install sa site at pangmatagalang suporta sa pagpapanatili.

Q9: Ano ang kinakailangan sa pag-install para sa grate ball mill?

Para sa mga unit na may diameter na silindro na mas mababa sa 2.1 m, gumagamit ang EPIC ng integral na disenyo ng frame na nagpapasimple sa konstruksyon ng sibil at nagpapaikli sa oras ng pag-install. Para sa mas malalaking yunit, ginagamit ang isang hiwalay na base. Nagbibigay ang EPIC ng mga drawing drawing, on-site na gabay at suporta sa pagkomisyon para sa mga proyekto sa ibang bansa.

Q10: Ano ang lead time at paano ako makakakuha ng quotation?

Karaniwang 30–60 araw ang karaniwang lead time depende sa modelo at dami ng order. Para makakuha ng quotation, ipadala sa amin ang iyong uri ng ore, laki ng feed, laki ng target na particle, kinakailangang kapasidad (t/h), kundisyon ng site at power supply. Irerekomenda ng aming engineering team ang tamang modelo at magbibigay ng buong quotation.

Q11: Maaari bang suriin ng mga kliyente sa ibang bansa ang mill bago ipadala?

Oo. Tinatanggap ng EPIC ang mga kliyente sa ibang bansa na bumisita sa production base nito sa Qingdao para sa on-site na inspeksyon ng pabrika at pagtanggap ng kagamitan bago ipadala. Maaaring suriin ng mga kliyente ang sistema ng discharge ng grate plate, grooved annular liner, oil mist lubrication system, cylinder welding at bearing assembly. Sinasaklaw ng mga teknikal na pag-uusap ang uri ng ore, laki ng feed, laki ng target na particle, throughput, gabay sa pag-install at pangmatagalang pagpapanatili.

Q12: Bakit pipiliin ang Grate Ball Mill ng EPIC kaysa sa ibang mga supplier?

Ang EPIC ay may mga dekada ng dalubhasang inhinyero sa disenyo ng grinding mill, gumagamit ng matibay na materyales at mahigpit na kontrol sa kalidad, at nagbibigay ng konsultasyon, gabay sa pag-install at serbisyo pagkatapos ng benta. Pinagsasama ng Energy Saving Grate Ball Mill ang rolling bearing technology, grooved annular liner design at oil mist lubrication para makapaghatid ng 20–30% na pagtitipid sa enerhiya, hanggang 160 t/h na kapasidad at maaasahang pangmatagalang performance para sa coarse ore grinding.

Buod ng Mga Benepisyo

· High-efficiency grinding na may pinababang pagkonsumo ng enerhiya.

· Matibay, matibay na disenyo para sa pangmatagalang operasyon.

· Madaling pagpapanatili at maaasahang lubrication system.

· Mga flexible na opsyon sa pagpapalaki upang matugunan ang mga kinakailangan sa pagpapatakbo.

· Perpektong pagpipilian para sa mga pandaigdigang mamimili na naghahanap ng cost-effective, mataas na kalidad na kagamitan sa pagpoproseso ng mineral.

Kinakatawan ng EPIC Grate Ball Mill ang culmination ng advanced grinding technology, superior engineering, at pandaigdigang export expertise. Mag-upgrade man ng mga kasalukuyang planta o bumuo ng mga bagong linya ng pagpoproseso ng mineral, tinitiyak ng ball mill na ito ang maximum na output, kahusayan sa enerhiya, at pangmatagalang pagiging maaasahan ng pagpapatakbo.Maligayang pagdating upang makipag-ugnay sa amin!
