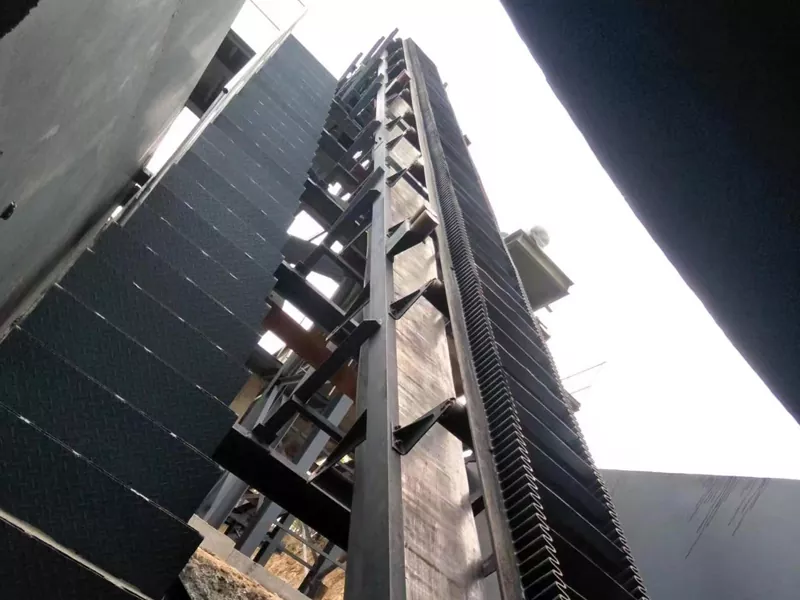

Corrugated Sidewall Belt Conveyor

Dalubhasa ang EPIC sa Corrugated Sidewall Belt Conveyor, mga high-efficiency na vertical conveying system para sa mga industriya ng pagmimina, semento, buhangin, karbon at bulk material. Dinisenyo na may mga corrugated sidewall at diaphragm belt, sinusuportahan ng conveyor ang mga anggulo ng conveying hanggang 90°, na lubos na nagpapababa ng mga gastos sa pag-okupa sa lupa at sibil na konstruksyon. Sa matatag na operasyon, malaking throughput, mababang pagkonsumo ng enerhiya at maaasahang pagganap, ang kagamitang ito ay perpekto para sa malayuan, malaking anggulo at patayong transportasyon ng materyal.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang EPIC ay nagbibigay ng Corrugated Sidewall Belt Conveyor system para sa pagmimina, metalurhiya, semento, karbon, kemikal at pinagsama-samang industriya sa buong mundo. Dinisenyo para sa malalaking inclination at vertical conveying application, pinagsasama ng conveyor system na ito ang mataas na conveying efficiency, compact structure at mababang operating cost, na ginagawa itong perpektong solusyon para sa modernong bulk material na mga proyekto sa transportasyon.

Ang system ay gumagamit ng high-strength corrugated sidewall conveyor belts at transverse diaphragms, na nagpapahintulot sa mga materyales na madala nang ligtas sa matarik na mga anggulo hanggang sa 90°. Kung ikukumpara sa mga tradisyunal na belt conveyor, makabuluhang binabawasan nito ang mga kinakailangan sa floor space at civil engineering investment habang pinapabuti ang pangkalahatang kahusayan sa paghahatid.

Parameter ng Produkto

lapad ng tapeB(mm)		300		400		500		650		800
Taas ng gilid(mm)		40	60	60	80	80	120	120	160	120	160	200	240
Bahagyang paghahatid paghahatid ng anggulo kapasidad Q³/h	30°	15	14	20	34	46	71	104	120	128	157	195	235
	45°	11	10	14	26	35	57	83	97	102	127	157	195
	60°	8	7	10	18	25	40	58	69	72	90	112	142
	90°	4	4	5	10	13	21	31	37	38	48	60	76
Pangkalahatang dimensyon	H²/h(mm) Taas ng gitna ng ulo ng gulong	350-100				1100-2000		1300-2000		1300-2000
	H/h(mm) Taas ng gitnang gulong ng buntot	t 335		330-490		600		600		600-800
	H/h(mm) Taas ng ibabaw ng gitnang seksyon	450		500-700		760-800		800-850		800-1115
	B²/h(mm) Lapad ng pundasyon ng gitnang seksyon	480		580		870		1020		1220

lapad ng tapeB(mm)		1000				1200				1400
Taas ng gilid(mm)		120	160	200	240	160	200	240	300	160	2 200	240	300	400
Bahagyang paghahatid paghahatid ng anggulo kapasidad Q³/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
Pangkalahatang dimensyon	H²/h(mm) Taas ng gitna ng ulo ng gulong	1400-2000 1600-2000
	H/h(mm) Taas ng sentro ng gulong ng buntot	600-800				800-1000				800-1200
	H/h(mm) Taas ng ibabaw ng gitnang seksyon	800-1200				1050-1500				1050-1700
	B²/h(mm) Lapad ng pundasyon ng gitnang seksyon	1440				1690				1890

Bakit Pumili ng EPIC Belt Conveyor?

High Inclination Conveying hanggang 90°

Ang mga tradisyunal na conveyor ay karaniwang limitado sa maliliit na anggulo ng paghahatid. Ang advanced na corrugated sidewall na disenyo ng EPIC ay nagbibigay-daan sa vertical lifting at large-angle conveying, na lubos na nagpapabuti sa paggamit ng espasyo.

I-save ang Installation Space

Pinaliit ng compact na istraktura ang pag-okupa sa lupa at binabawasan ang mga limitasyon sa layout ng pabrika, ginagawa itong perpekto para sa mga minahan, daungan, proyekto sa ilalim ng lupa at mga pang-industriyang halaman.

Mas mababang Gastos sa Konstruksyon ng Sibil

Dahil maaaring mas matarik ang daanan ng pagdadala, maaaring bawasan ng mga customer ang pagsuporta sa mga istrukturang bakal, mga istasyon ng paglilipat at mga gastos sa civil engineering.

Matatag na Operasyon at Mababang Ingay

Ang kagamitan ng Corrugated Sidewall Belt Conveyor ay tumatakbo nang maayos na may mababang vibration at mababang ingay sa pagpapatakbo, na tinitiyak ang maaasahang pangmatagalang produksyon.

Pangunahing Tampok

Disenyo ng Heavy-Duty Conveyor Belt

Gumagamit ang conveyor belt ng reinforced rubber materials na may malakas na tensile strength at mahusay na wear resistance, na angkop para sa malupit na pagmimina at industriyal na kapaligiran.

Corrugated Sidewall Structure

Pinipigilan ng mga sidewall ang pagtagas ng materyal sa panahon ng matarik na anggulo ng transportasyon.

Mga Cross Cleat / Diaphragms

Ang mga diaphragm ay ligtas na humahawak ng mga materyales sa ibabaw ng sinturon at pinapabuti ang katatagan ng paghahatid.

Mga Kalamangan sa Teknikal Kumpara sa Traditional Conveyor System

item	Tradisyunal na Belt Conveyor	Corrugated Sidewall Belt Conveyor
Paghahatid ng Anggulo	Karaniwang ≤20°	Hanggang 90°
Space sa sahig	Malaki	Maliit
Pagbagsak ng Materyal	Madali sa matarik na mga anggulo	Napakahusay na anti-spillage
Gastos sa Konstruksyon ng Sibil	Mas mataas	Ibaba
Paghahatid ng Kahusayan	Katamtaman	Mataas
Flexibility ng Pag-install	Limitado	Malakas
Vertical Conveying	Mahirap	Mahusay

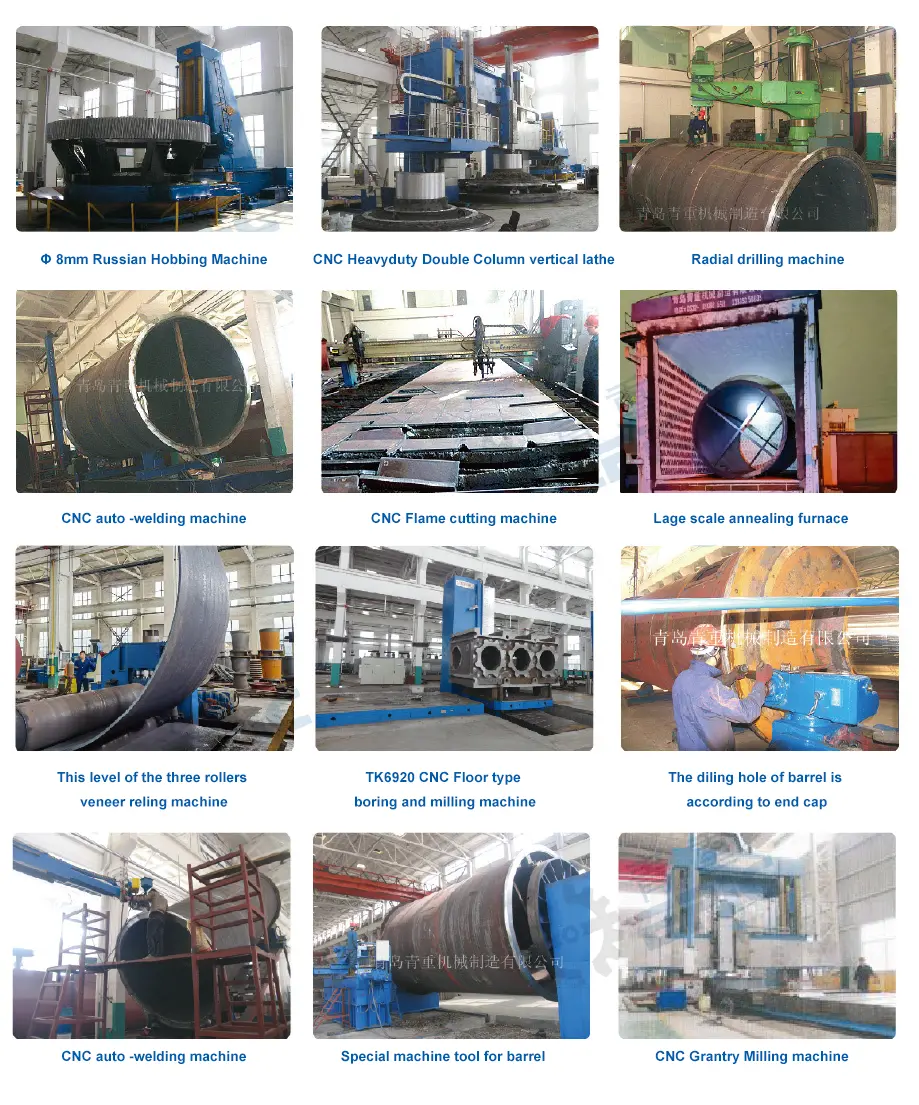

Advanced na Kagamitan sa Pagproseso

Ang pabrika ay nilagyan ng higit sa 100 set ng malaki at katamtamang laki ng mga makina sa pagpoproseso, kabilang ang:

· 8-meter CNC heavy gear hobbing machine

· Malalaking floor boring at milling machine

· CNC vertical lathe

· Heavy-duty floor lathe

· CNC plate bending machine

· CNC steel plate cutting machine

· Mga awtomatikong welding system

· Malalaking annealing furnace

Mga Sertipikasyon at Pagbabago ng Kalidad

Ang EPIC ay sumusunod sa mahigpit na internasyonal na mga pamantayan sa pagmamanupaktura at nakakuha ng:

· ISO9001:2015 Quality Management System Certification

· Maraming utility model patent

· Mga patent ng imbensyon

· High-tech na pagkilala sa enterprise

Ang patuloy na pagbabago at pagpapahusay ng kalidad ng Corrugated Sidewall Belt Conveyor ay nananatiling pangunahing puwersang nagtutulak sa likod ng pandaigdigang pag-unlad ng kumpanya.

Mga Customized na Conveyor Solution para sa Iba't Ibang Industriya

Ang bawat linya ng produksyon ay may natatanging katangian ng materyal at mga kinakailangan sa layout. Nagbibigay ang EPIC ng mga pasadyang serbisyo sa disenyo batay sa:

· Uri ng materyal

· Paghahatid ng distansya

· Paghahatid ng anggulo

· Mga kinakailangan sa kapasidad

· Kapaligiran sa pag-install

· Configuration ng power

Kumpletuhin ang Suporta sa Serbisyo mula sa EPIC

Konsultasyon bago ang Pagbebenta

· Pagsusuri ng materyal

· Rekomendasyon sa proseso

· Pagpili ng kagamitan

· Teknikal na panukala

Pag-install at Pag-komisyon

· Gabay sa lugar

· Pagde-debug ng kagamitan

· Pagsasanay ng operator

Serbisyong After-Sales

· Suporta sa mga ekstrang bahagi

· Technical na tulong

· Patnubay sa pagpapanatili

· Pang-matagalang suporta sa pagpapatakbo

Pumili ng EPIC para sa Iyong Bulk Material Conveying Project

Gumagawa ka man ng planta ng pagmimina, pinagsama-samang linya ng produksyon, pabrika ng semento o sistemang pang-industriya na conveying, ang EPIC Corrugated Sidewall Belt Conveyor ay nagbibigay ng mahusay, maaasahan at cost-effective na solusyon para sa matarik na anggulo at patayong bulk material na transportasyon.

Gamit ang advanced na kakayahan sa pagmamanupaktura, suporta sa propesyonal na engineering at mayamang karanasan sa proyekto ng EPC, patuloy na tinutulungan ng EPIC ang mga pandaigdigang customer na mapabuti ang kahusayan sa produksyon at bawasan ang mga gastos sa pagpapatakbo sa pamamagitan ng makabagong teknolohiya sa paghahatid.
